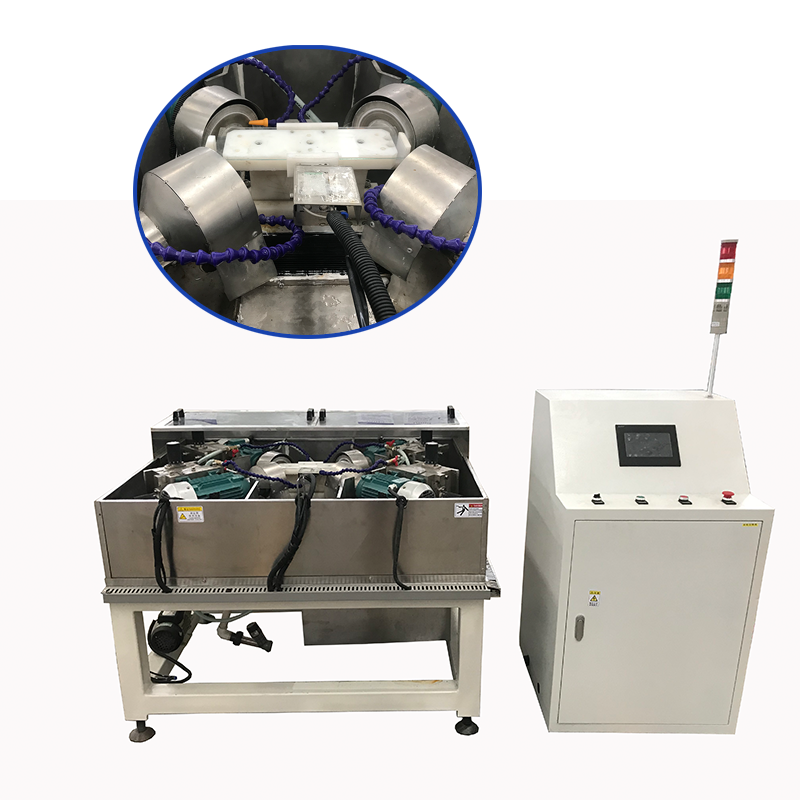

結構簡介

四角電機水平放置+磨盤（高度可調），用來磨四個安全角。中間為四方夾持系統固定白板；加持系統在伺服電機帶動下可做往復運動。從而實現四個尖角的安全角磨削。另磨頭電機帶有兩軸調節功能，可以調節磨邊深度大小，和砂輪左右平移功能（防止砂輪固定位置磨削造成的端面固定位置磨損），水箱帶有自動水位檢測功能，磨邊時要做到無水設備保護停止并報警功能

加工參數：

加工范圍：(85—90mm)*(280—285mm)（可定制）

節拍：小于12秒每片

C角大小：2.±0.5mm

角度偏移：正負1度

外觀：產品表面無壓、劃傷，邊線平直光滑，無崩邊，崩角等明顯缺陷，崩瓷大小要小于0.1mm

配置：

磨頭：專用磨頭電機

電機：伺服

導軌：臺灣

觸屏：三菱

PLC：三菱

框架：鋼板及方管焊接，（退火處理+龍門銑處理）（整機鋼板2遍防銹底漆＋2遍面漆+一遍清漆噴漆處理）

電氣原件：三菱或松下

接近開關：索能或思研科技

磨輪：碗形金剛石砂輪（國產）

水箱，防護罩sus304不銹鋼配置，設備與水接觸部位緊固件螺絲等均采用SUS304螺絲，各處要做深度防水，防銹工藝相關處理。
