進料------清洗段1-----清洗段2------風干---------烘干——出料?六個部分組成
1.?????進料:此清洗機是連接前道的沖孔裁切設備,加裝光電感應開關,設定時間內無板材進入,則停止傳動,毛刷,水泵,達到節能功能。
2.?????清洗段1:?一段由高壓噴淋和兩組毛刷組成（每組毛刷各有一組噴淋）
3.?????清洗段2:?二段由高壓噴淋、三組毛刷組成（每組毛刷各有一組噴淋）
4.?????風干：兩對風刀通用件
5.?????烘干：上下各有三組加熱棒，上下各有3個風扇。
6.?????出料:?上下有壓輥壓持。正負5mm偏移量.
基本配置：
1?水箱，清洗、烘干段罩殼???????????????? 304不銹鋼
2膠輥，毛刷????????? ? ? ? ??安徽，原生丁晴膠（直徑50mm）
3無級變速器? ??0.55kw，380v（可無級調速）??廣東
4水泵? ??150w,380v?????????????????????????上海潛水泵
5齒輪馬達? ??1.1kw,380v????????????????????廣東（卓立）
6?框架???????????????????????????? ???????國標方管（40*60mm）
7?側板??????????????????????????????????? 12mm鋼板精加工定制
8清洗段立桿??????????????????????????????冷拉板電鍍定制
9?清洗段上壓板????????????????????????????鋁材精加工
10?風刀???????????????????????????????????不銹鋼或鋁型材
11?風刀風機???????????????????????????????國產大功率3—5KW
12?軸承???????????????????????????????????國產
13?雙排鏈輪?、鏈條????????????????????????山東（定制件）
14?電器元件???????????????????????????????長城或正泰
?
技術參數：
1.??????整機外形尺寸：?5500*2000*1000mm
2.??????整機重量：1250kg
3.??????整機總功率：20KW.
4.??????清洗板材的尺寸：最小尺寸400*400mm—最大寬度-1550mm?? (買方產品尺寸:0.5*1200*2100mm /0.5*2100*745mm/ 0.5*1117*1200mm).
5.??????清洗板材的厚度范圍：0.3mm---3mm
6.??????清洗運行速度：1--5.5米/分鐘可調.
7.?????輥道間距185mm.
8.??????該機分為二段式清洗，一段由高壓噴淋和兩組毛刷組成，二段由高壓噴淋、三組毛刷組成，清洗部的水管為PVC管。第二段清洗經過兩對風刀，然后進烘箱烘干，到達出料端.
9.??????整機傳動由齒輪和鏈條帶動橡膠棒進行傳輸。
10.??出料區和進料區的傳輸棒均采用包膠技術。
11.??此機整機的鈑金和2個水箱部分的鈑金均為不銹鋼材質?。
12.??該機配有1組風刀。兩臺風機，風機功率為5千瓦/臺
13.??整機框架采用國標的管材，接觸水的部位采用不銹鋼材質。
14.??工作面高度及流向:?950±30mm
15.??板材表面清潔度判定,按板材與POE的剝離強度大于80N/CM執行.。（與清洗機功能無關的問題排除在外）
16.??產品清洗出來必須保證產品表面干燥.
17.??非陳舊性油質（產品裁切沖孔后有可能有油質）在半天時間內可以清洗干凈.
18.??噪音75分貝以下。
19.??水循環系統:兩個獨立水箱，兩個獨立水泵，獨立噴淋管（分為板材上表面噴淋和板材下表面噴淋）。中間加一組風刀！用來切開兩組水。水箱外置，方便清洗和維護，每個水箱裝有液位閥，水箱缺水是自動補水，每個獨立水箱配置Y型過濾器，二段水箱配有加熱，加熱管獨立溫控。
20.??控制系統：以下任意一個條件滿足，機器就會停止運行，并報警,
a.??????急停按鈕沒有釋放
b.?????毛刷電機故障
c.??????輸送電機故障
d.?????風機電機故障
e.??????水泵電機故障
?
使用說明：

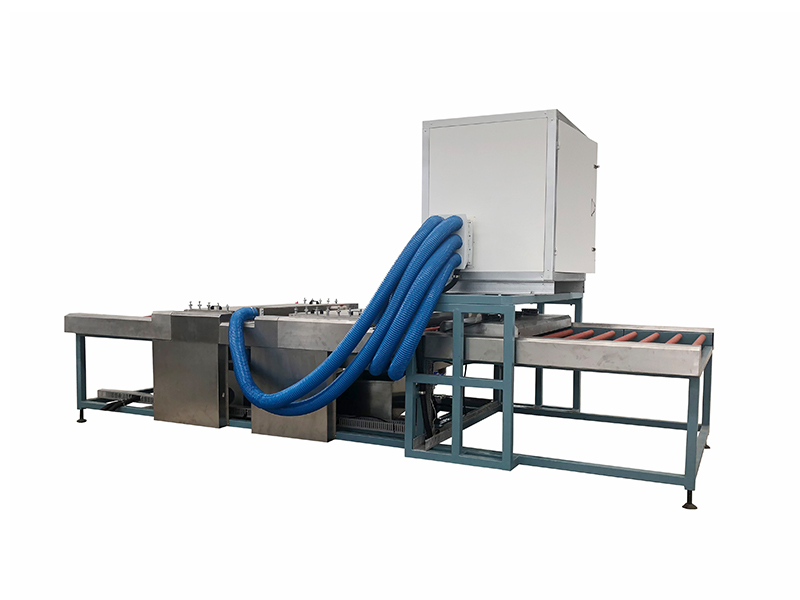

·SY-1600清洗機可根據用戶的要求，用于清洗和干燥（0.3-3mm）的平板板材，機器采用水平臥式結構，平板玻璃放置在水平的傳送輥上，經過進料段、清洗段、風干段、干燥段，到達出料段。
·板材傳送速度可根據工藝要求，實現無級調速。第一段熱風溫度也可按需要事先設定。
?
?操作步驟
·先開動水泵，打開打開傳輸——毛刷——風刀開關。就可以自動清洗
·在清洗前可根據板材的厚度調節銅螺絲對彈簧的壓力在適當?shù)奈恢蒙稀?/span>
?
?維護保養
·對機器進行日常維護及保養，平時要經常觀察機器的運動部分，無級變速器中潤滑要使用無級變速器油VB—1，出廠時已隨機裝好，開機前須檢查油位是否達到油鏡中部（其它油品會使該機運轉不穩，摩擦面易損，溫度增高。首次換油為300工作小時后，以后每隔1000小時換一次，油注入油孔油鏡中部，切勿過量。特別注意高速手輪只能在開機后轉動，才按手輪上的快慢批向轉動，嚴禁停機調速。
·毛刷部分的渦輪箱加油同上。輸送鏈條在使用時每隔一段時間，要加潤滑脂，各軸承位置要每天加一次機油。
·鏈條可根據松緊調節。每天檢查有沒有充足的水源，水要根據用戶需要清潔情況作更換，輸送棒要保持清潔。
?
注意事項
·加熱斷電后，讓風機（此時風機不能斷電）送風3—?5分鐘，使加熱箱內加熱絲冷卻，才能夠使輸送膠棒得到保護。
